ACDX

Geheel vrijblijvend en binnen 24 uur reactie

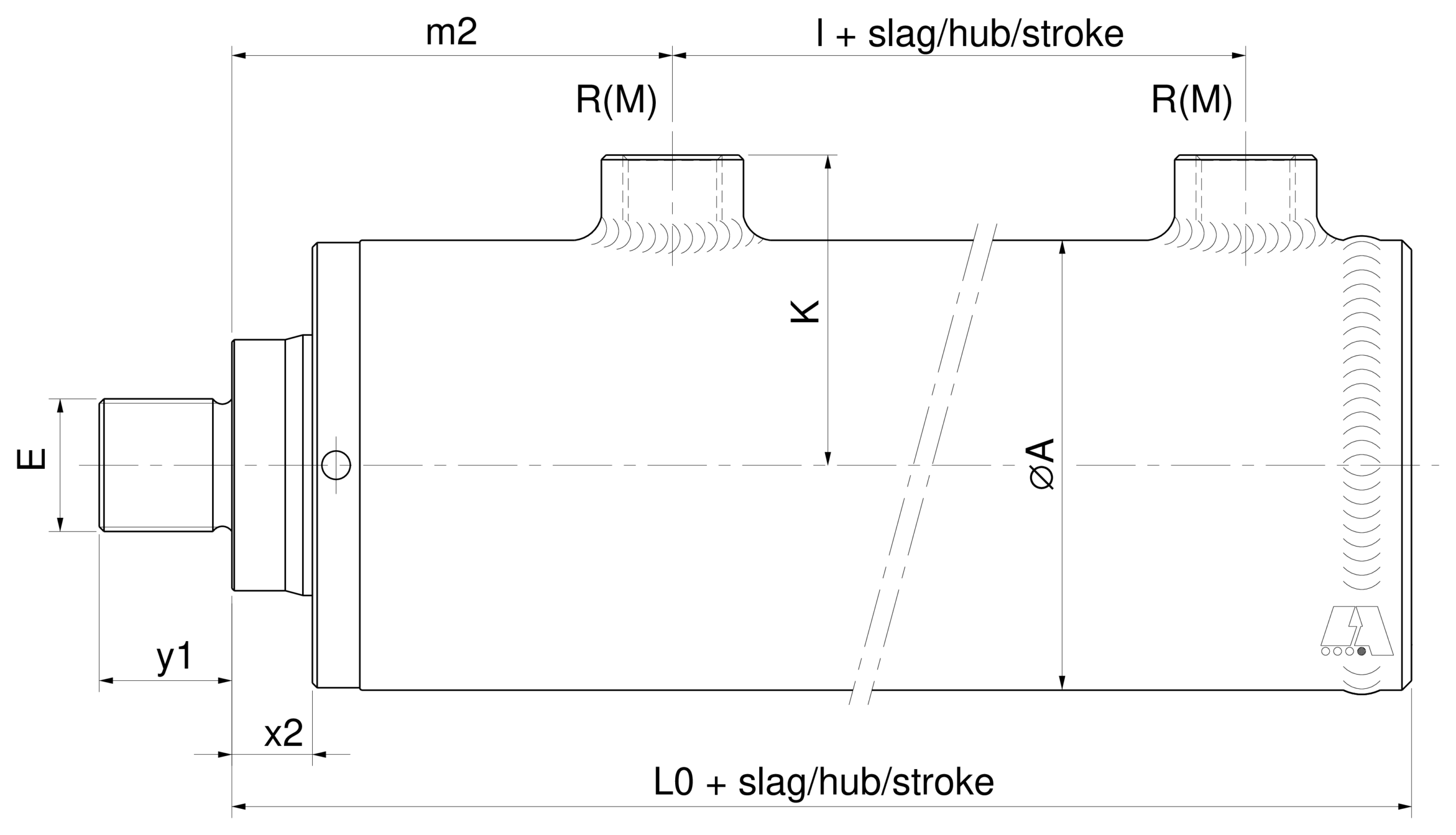

Details uitvoering

R
Aansluiting
L0
Inbouwlengte (+ slag)
A
Buitendiameter
E
Draad zuigerstang
l
Afstand tussen de aansluitingen (+ slag)
Type cilinder Type cilinder Stangdiameters R L0 A E K l m2 x2 y1
ACDX-25/ 12 R1/8” 93 35 M10 x 1,5 26 38 40 8 15
ACDX-25/ 16 R1/8” 96 35 M10 x 1,5 26 25 55 10 15
ACDX-30/ 20 22 R1/4” 133 40 M14 x 1,5 36 53 60 10 14
ACDX-32/ 20 22 R1/4” 133 42 M14 x 1,5 37 53 60 10 14
ACDX-35/ 20 22 25 R1/4” 133 45 M14 x 1,5 39 53 60 10 14
ACDX-40/ 20 22 25 28 30 R3/8” 146 50 M16 x 1,5 41 48 67 12 16
ACDX-50/ 25 30 35 R3/8” 165 60 M16 x 1,5 46 57 75 15 16
ACDX-60/ 30 35 40 R1/2” 179 70 M22 x 1,5 53 61 82 16 22
ACDX-63/ 32 35 36 40 45 R1/2” 179 75 M22 x 1,5 56 61 82 16 22
ACDX-65/ 30 32 35 40 45 R1/2” 179 75 M22 x 1,5 56 61 82 16 22
ACDX-70/ 35 40 45 50 R1/2” 179 80 M22 x 1,5 58 61 82 16 22
ACDX-80/ 40 45 50 55 60 R1/2” 199 95 M28 x 1,5 66 68 93 17 28
ACDX-90/ 45 50 55 60 65 R1/2” 199 105 M28 x 1,5 71 68 93 17 28
ACDX-100/ 50 55 60 70 R1/2” 207 115 M35 x 1,5 76 64 101 17 35
ACDX-110/ 50 55 60 70 R1/2” 207 130 M35 x 1,5 84 64 101 17 35
ACDX-120/ 60 70 80 85 R3/4” 250 140 M45 x 1,5 91 73 128 25 45
ACDX-125/ 60 70 80 85 90 R3/4” 250 145 M45 x 1,5 94 73 128 25 45
ACDX-130/ 70 80 85 R3/4” 250 150 M58 x 1,5 96 73 128 25 58
ACDX-140/ 70 80 85 90 100 R3/4” 317 160 M65 x 1,5 101 108 147 35 65
ACDX-150/ 80 85 90 100 R3/4” 317 170 M65 x 1,5 106 108 147 35 65
ACDX-160/ 85 90 100 110 R1” 382 180 M80 x 2 115 140 177 37 80
ACDX-180/ 90 100 110 125 140 R1” 422 210 M100 x 2 130 150 207 42 100
ACDX-200/ 100 110 125 140 R1” 477 230 M110 x 2 139 170 237 47 110
