ACDH

Geheel vrijblijvend en binnen 24 uur reactie

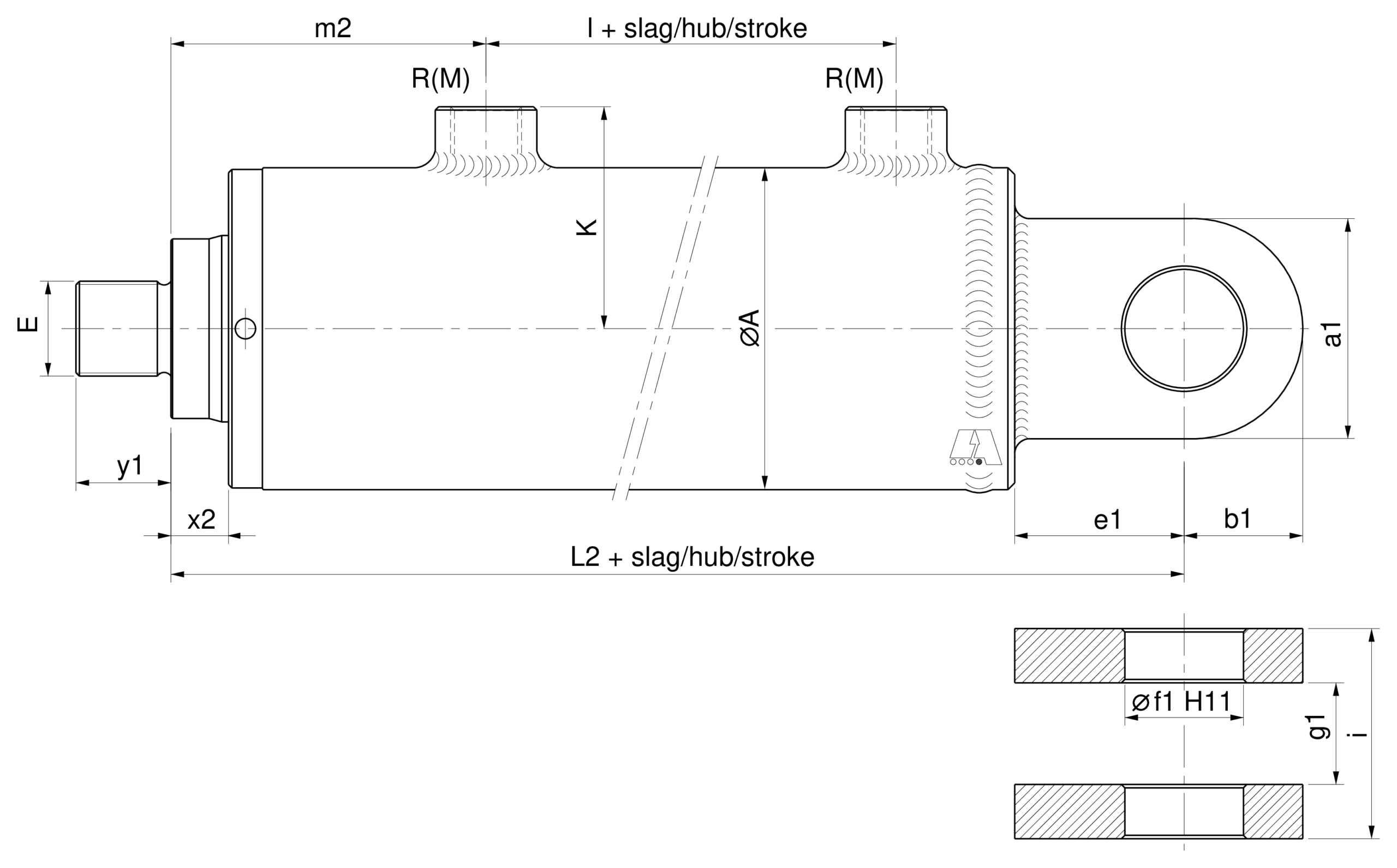

Details uitvoering

R
Aansluiting
L2
Inbouwlengte (+ slag)
A
Buitendiameter
E
Draad zuigerstang
l
Afstand tussen de aansluitingen (+ slag)
Type cilinder Type cilinder Stangdiameters R L2 A E K a1 b1 e1 f1 g1 i l m2 x2 y1
ACDH-40/ 20 22 25 28 30 R3/8” 176 50 M16 x 1,5 41 35 20 30 20 19 39 48 67 12 16
ACDH-50/ 25 30 35 R3/8” 200 60 M16 x 1,5 46 45 25 35 25 23 47 57 75 15 16
ACDH-60/ 30 35 40 R1/2” 219 70 M22 x 1,5 53 55 30 40 30 28 56 61 82 16 22
ACDH-63/ 32 35 36 40 45 R1/2” 219 75 M22 x 1,5 56 55 30 40 30 28 56 61 82 16 22
ACDH-65/ 30 32 35 40 45 R1/2” 219 75 M22 x 1,5 56 55 30 40 30 28 56 61 82 16 22
ACDH-70/ 35 40 45 50 R1/2” 219 80 M22 x 1,5 58 55 30 40 30 28 56 61 82 16 22
ACDH-80/ 40 45 50 55 60 R1/2” 249 95 M28 x 1,5 66 65 35 50 35 30 62 68 93 17 28
ACDH-90/ 45 50 55 60 65 R1/2” 249 105 M28 x 1,5 71 65 35 50 35 30 62 68 93 17 28
ACDH-100/ 50 55 60 70 R1/2” 267 115 M35 x 1,5 76 75 40 60 40 35 71 64 101 17 35
ACDH-110/ 50 55 60 70 R1/2” 267 130 M35 x 1,5 84 75 40 60 40 35 71 64 101 17 35
ACDH-120/ 60 70 80 85 R3/4” 320 140 M45 x 1,5 91 95 50 70 50 40 80 73 128 25 45
ACDH-125/ 60 70 80 85 90 R3/4” 320 145 M45 x 1,5 94 95 50 70 50 40 80 73 128 25 45
ACDH-130/ 70 80 85 R3/4” 320 150 M58 x 1,5 96 110 60 70 60 50 100 73 128 25 58
ACDH-140/ 70 80 85 90 100 R3/4” 392 160 M65 x 1,5 101 130 70 75 70 55 111 108 147 35 65
ACDH-150/ 80 85 90 100 R3/4” 392 170 M65 x 1,5 106 130 70 75 70 55 111 108 147 35 65
ACDH-160/ 85 90 100 110 R1” 477 180 M80 x 2 115 146 80 95 80 60 120 140 177 37 80
ACDH-180/ 90 100 110 125 140 R1” 532 210 M100 x 2 130 170 95 110 90 65 125 150 207 42 100
ACDH-200/ 100 110 125 140 R1” 597 230 M110 x 2 139 190 105 120 100 70 140 170 237 47 110
