Home Cilinders ACDGK/GK

ACDGK/GK

Geheel vrijblijvend en binnen 24 uur reactie

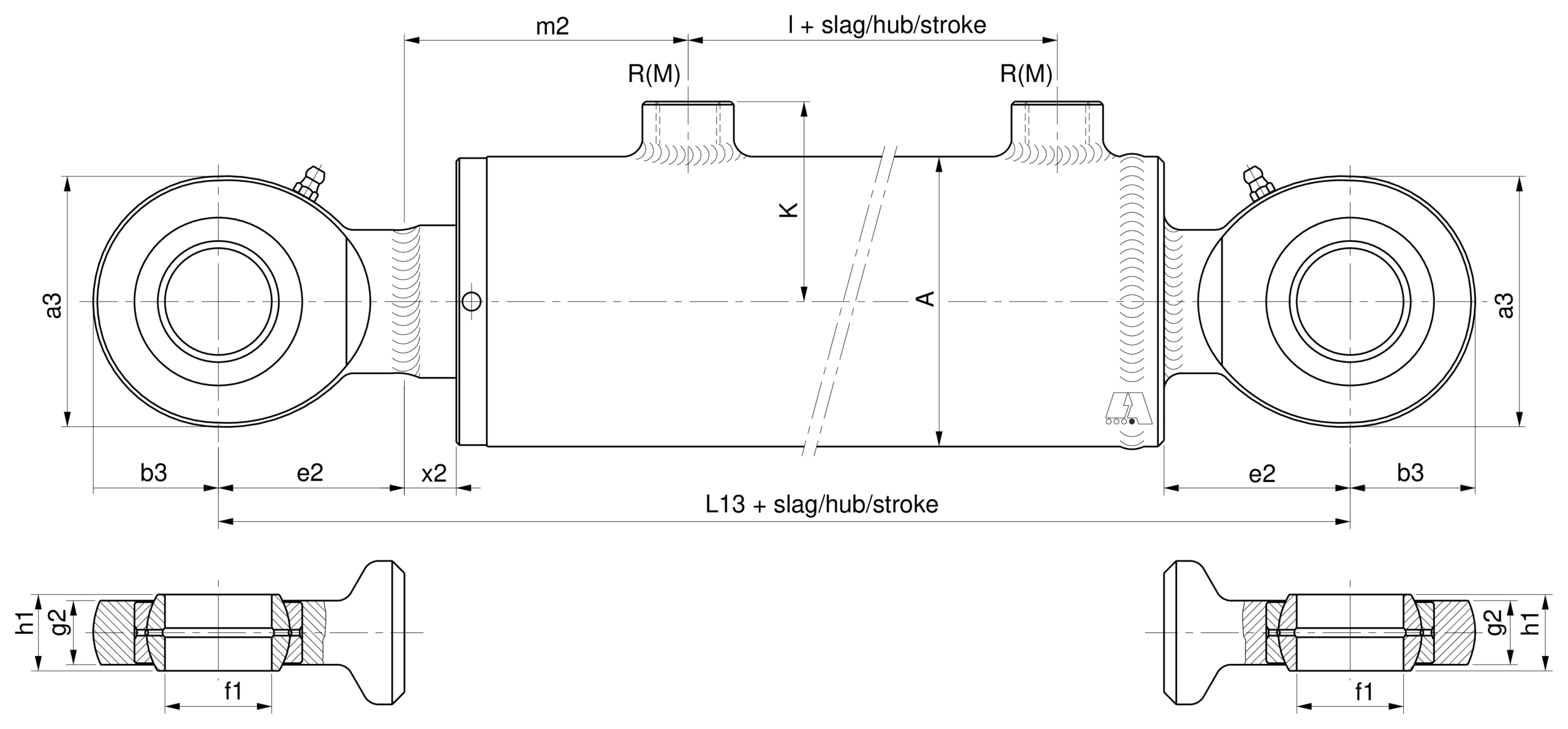

Details uitvoering

R
Aansluiting
L13
Inbouwlengte (+ slag)
A
Buitendiameter
l
Afstand tussen de aansluitingen (+ slag)
Type cilinder Type cilinder Stangdiameters R L13 A K a3 b3 e2 f1 g2 h1 l m2 x2
ACDGK/GK-25/ 12 R1/8” 147 35 26 34 17 27 12 8 10 38 40 8
ACDGK/GK-25/ 16 R1/8” 150 35 26 34 17 27 12 8 10 25 55 10
ACDGK/GK-30/ 20 22 R1/4” 195 40 36 40 20 31 15 10 12 53 60 10
ACDGK/GK-32/ 20 22 R1/4” 195 42 37 40 20 31 15 10 12 53 60 10
ACDGK/GK-35/ 20 22 25 R1/4” 195 45 39 40 20 31 15 10 12 53 60 10
ACDGK/GK-40/ 20 22 25 28 30 R3/8” 222 50 41 53 26,5 38 20 13 16 48 67 12
ACDGK/GK-50/ 25 30 35 R3/8” 255 60 46 64 32 45 25 17 20 57 75 15
ACDGK/GK-60/ 30 35 40 R1/2” 281 70 53 73 36,5 51 30 19 22 61 82 16
ACDGK/GK-63/ 32 35 36 40 45 R1/2” 281 75 56 73 36,5 51 30 19 22 61 82 16
ACDGK/GK-65/ 30 32 35 40 45 R1/2” 281 75 56 73 36,5 51 30 19 22 61 82 16
ACDGK/GK-70/ 35 40 45 50 R1/2” 281 80 58 73 36,5 51 30 19 22 61 82 16
ACDGK/GK-80/ 40 45 50 55 60 R1/2” 321 95 66 82 41 61 35 21 25 68 93 17
ACDGK/GK-90/ 45 50 55 60 65 R1/2” 321 105 71 82 41 61 35 21 25 68 93 17
ACDGK/GK-100/ 50 55 60 70 R1/2” 345 115 76 92 46 69 40 23 28 64 101 17
ACDGK/GK-110/ 50 55 60 70 R1/2” 345 130 84 92 46 69 40 23 28 64 101 17
ACDGK/GK-120/ 60 70 80 85 R3/4” 426 140 91 112 56 88 50 30 35 73 128 25
ACDGK/GK-125/ 60 70 80 85 90 R3/4” 426 145 94 112 56 88 50 30 35 73 128 25
ACDGK/GK-130/ 70 80 85 R3/4” 450 150 96 135 67,5 100 60 38 44 73 128 25
ACDGK/GK-140/ 70 80 85 90 100 R3/4” 547 160 101 160 80 115 70 42 49 108 147 35
ACDGK/GK-150/ 80 85 90 100 R3/4” 547 170 106 160 80 115 70 42 49 108 147 35
ACDGK/GK-160/ 85 90 100 110 R1” 664 180 115 180 90 141 80 47 55 140 177 37
