ACDG

Geheel vrijblijvend en binnen 24 uur reactie

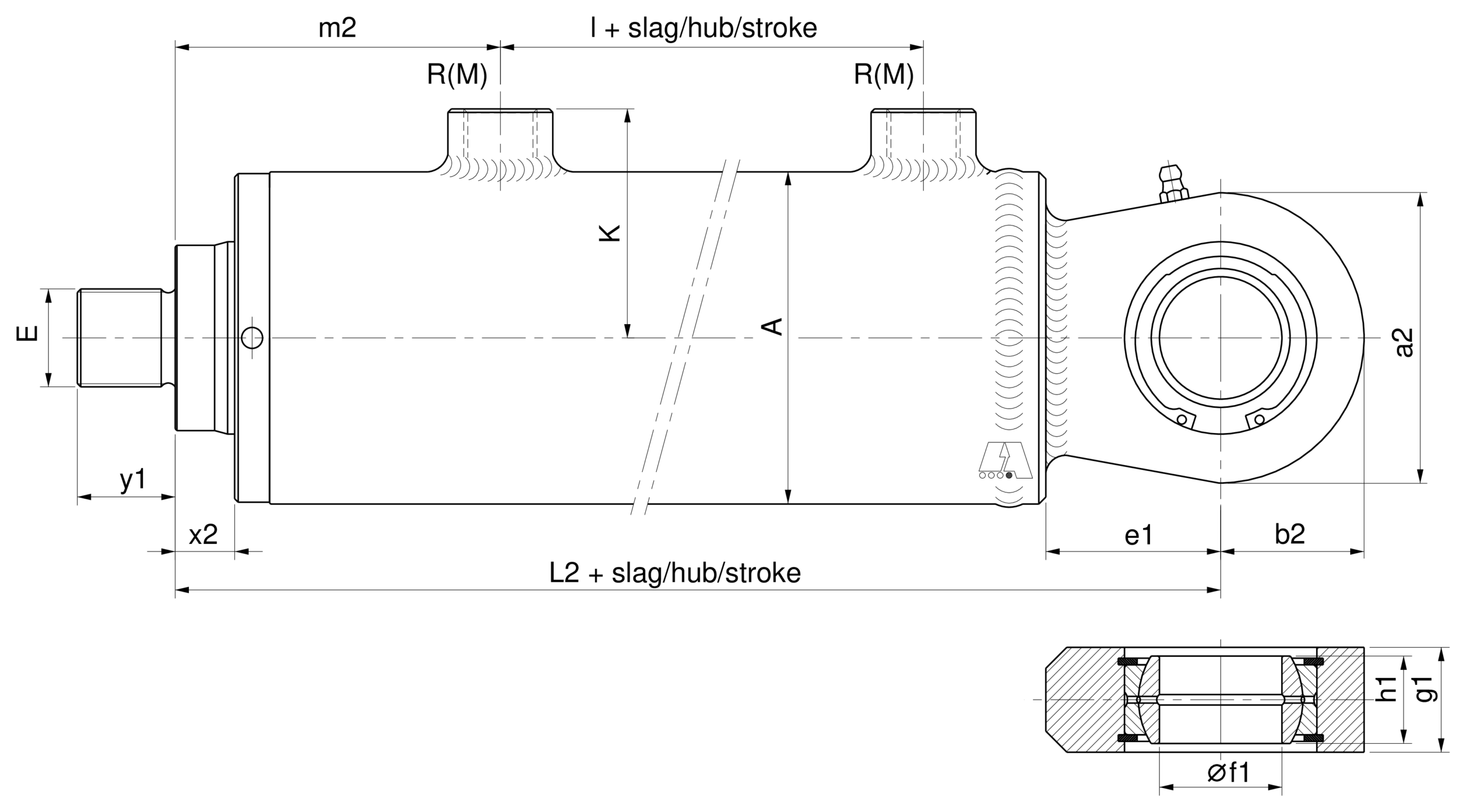

Details uitvoering

R
Aansluiting
L2
Inbouwlengte (+ slag)
A
Buitendiameter
E
Draad zuigerstang
l
Afstand tussen de aansluitingen (+ slag)
Type cilinder Type cilinder Stangdiameters R L2 A E K a2 b2 e1 f1 g1 h1 l m2 x2 y1
ACDG-40/ 20 22 25 28 30 R3/8” 176 50 M16 x 1,5 41 50 25 30 20 19 16 48 67 12 16
ACDG-50/ 25 30 35 R3/8” 200 60 M16 x 1,5 46 55 28 35 25 23 20 57 75 15 16
ACDG-60/ 30 35 40 R1/2” 219 70 M22 x 1,5 53 65 33 40 30 28 22 61 82 16 22
ACDG-63/ 32 35 36 40 45 R1/2” 219 75 M22 x 1,5 56 65 33 40 30 28 22 61 82 16 22
ACDG-65/ 30 32 35 40 45 R1/2” 219 75 M22 x 1,5 56 65 33 40 30 28 22 61 82 16 22
ACDG-70/ 35 40 45 50 R1/2” 219 80 M22 x 1,5 58 65 33 40 30 28 22 61 82 16 22
ACDG-80/ 40 45 50 55 60 R1/2” 249 95 M28 x 1,5 66 83 41 50 35 30 25 68 93 17 28
ACDG-90/ 45 50 55 60 65 R1/2” 249 105 M28 x 1,5 71 83 41 50 35 30 25 68 93 17 28
ACDG-100/ 50 55 60 70 R1/2” 267 115 M35 x 1,5 76 100 50 60 40 35 28 64 101 17 35
ACDG-110/ 50 55 60 70 R1/2” 267 130 M35 x 1,5 84 100 50 60 40 35 28 64 101 17 35
ACDG-120/ 60 70 80 85 R3/4” 320 140 M45 x 1,5 91 123 61 70 50 40 35 73 128 25 45
ACDG-125/ 60 70 80 85 90 R3/4” 320 145 M45 x 1,5 94 123 61 70 50 40 35 73 128 25 45
ACDG-130/ 70 80 85 R3/4” 320 150 M58 x 1,5 96 140 70 70 60 50 44 73 128 25 58
ACDG-140/ 70 80 85 90 100 R3/4” 392 160 M65 x 1,5 101 164 82 75 70 55 49 108 147 35 65
ACDG-150/ 80 85 90 100 R3/4” 392 170 M65 x 1,5 106 164 82 75 70 55 49 108 147 35 65
ACDG-160/ 85 90 100 110 R1” 477 180 M80 x 2 115 180 90 95 80 60 55 140 177 37 80
ACDG-180/ 90 100 110 125 140 R1” 532 210 M100 x 2 130 226 113 110 90 65 60 150 207 42 100
ACDG-200/ 100 110 125 140 R1” 597 230 M110 x 2 139 250 125 120 100 70 70 170 237 47 110
