Home Cilinders ACDG/G

ACDG/G

Geheel vrijblijvend en binnen 24 uur reactie

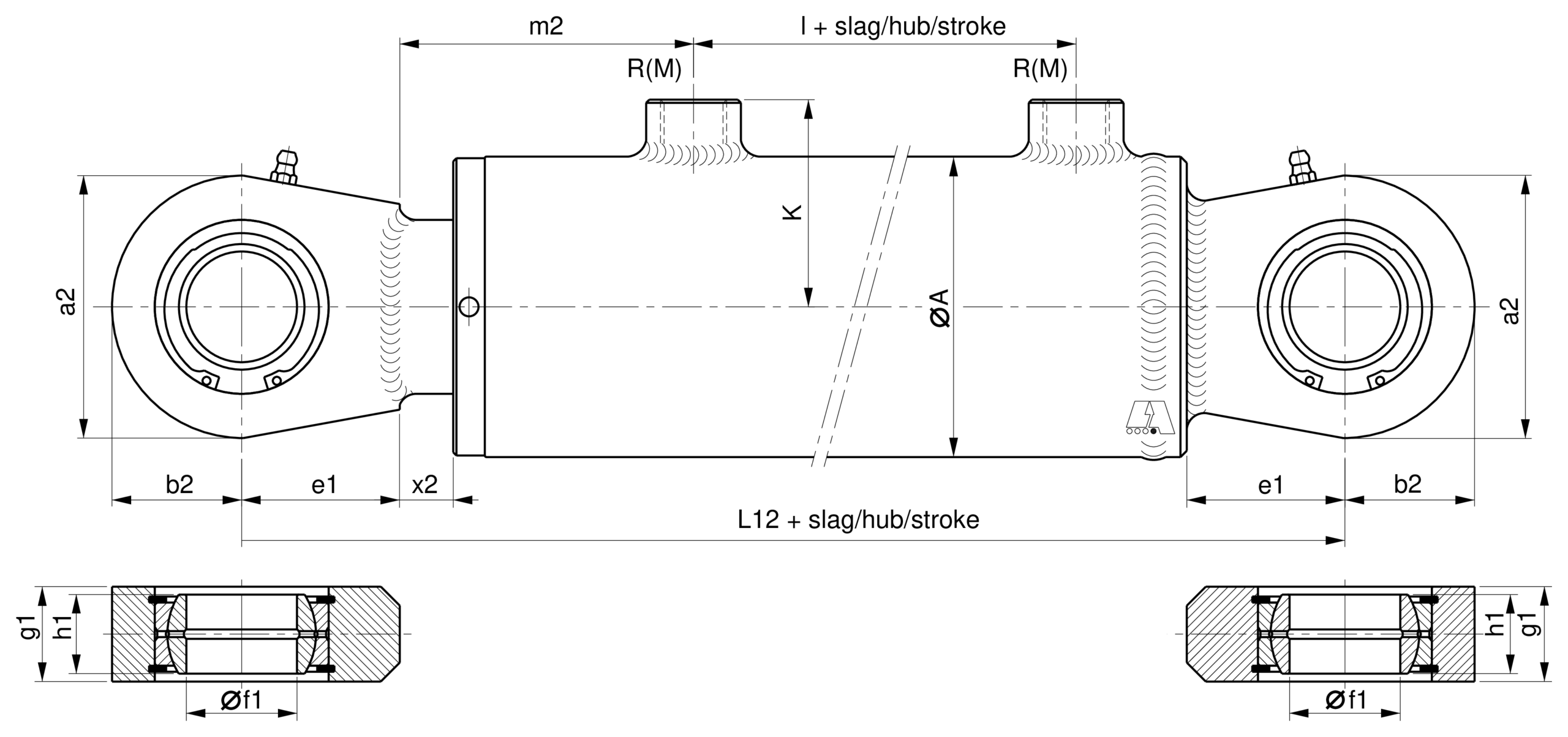

Details uitvoering

R
Aansluiting
L12
Inbouwlengte (+ slag)
A
Buitendiameter
l
Afstand tussen de aansluitingen (+ slag)
Type cilinder Type cilinder Stangdiameters R L12 A K a2 b2 e1 f1 g1 h1 l m2 x2
ACDG/G-40/ 20 22 25 28 30 R3/8” 206 50 41 50 25 30 20 19 16 48 67 12
ACDG/G-50/ 25 30 35 R3/8” 235 60 46 55 28 35 25 23 20 57 75 15
ACDG/G-60/ 30 35 40 R1/2” 259 70 53 65 33 40 30 28 22 61 82 16
ACDG/G-63/ 32 35 36 40 45 R1/2” 259 75 56 65 33 40 30 28 22 61 82 16
ACDG/G-65/ 30 32 35 40 45 R1/2” 259 75 56 65 33 40 30 28 22 61 82 16
ACDG/G-70/ 35 40 45 50 R1/2” 259 80 58 65 33 40 30 28 22 61 82 16
ACDG/G-80/ 40 45 50 55 60 R1/2” 299 95 66 83 41 50 35 30 25 68 93 17
ACDG/G-90/ 45 50 55 60 65 R1/2” 299 105 71 83 41 50 35 30 25 68 93 17
ACDG/G-100/ 50 55 60 70 R1/2” 327 115 76 100 50 60 40 35 28 64 101 17
ACDG/G-110/ 50 55 60 70 R1/2” 327 130 84 100 50 60 40 35 28 64 101 17
ACDG/G-120/ 60 70 80 85 R3/4” 390 140 91 123 61 70 50 40 35 73 128 25
ACDG/G-125/ 60 70 80 85 90 R3/4” 390 145 94 123 61 70 50 40 35 73 128 25
ACDG/G-130/ 70 80 85 R3/4” 390 150 96 140 70 70 60 50 44 73 128 25
ACDG/G-140/ 70 80 85 90 100 R3/4” 467 160 101 164 82 75 70 55 49 108 147 35
ACDG/G-150/ 80 85 90 100 R3/4” 467 170 106 164 82 75 70 55 49 108 147 35
ACDG/G-160/ 85 90 100 110 R1” 572 180 115 180 90 95 80 60 55 140 177 37
ACDG/G-180/ 90 100 110 125 140 R1” 642 210 130 226 113 110 90 65 60 150 207 42
ACDG/G-200/ 100 110 125 140 R1” 717 230 139 250 125 120 100 70 70 170 237 47
