ACDF

Geheel vrijblijvend en binnen 24 uur reactie

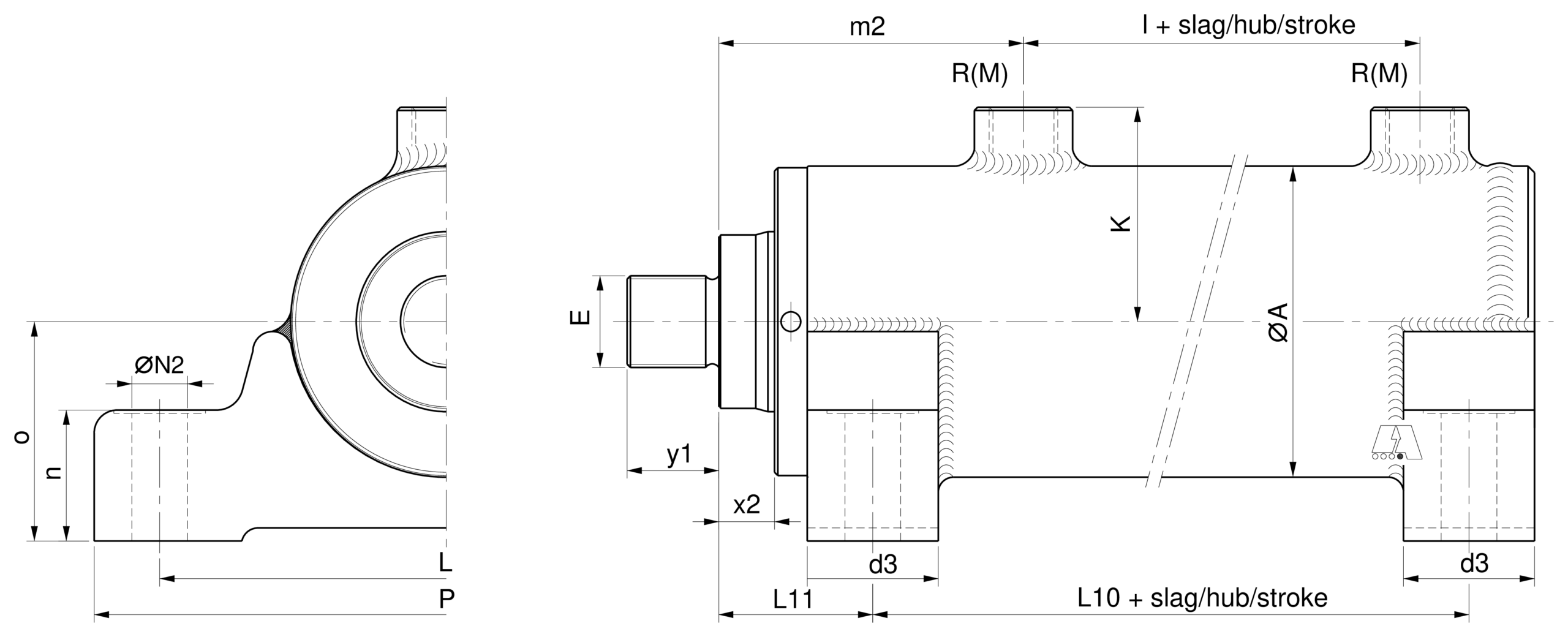

Details uitvoering

R
Aansluiting
A
Buitendiameter
E
Draad zuigerstang
l
Afstand tussen de aansluitingen (+ slag)
Type cilinder Type cilinder Stangdiameters R L10 L11 A E K L N2 P d3 l m2 n O x2 y1
ACDF-40/ 20 22 25 28 30 R3/8” 99 34,5 50 M16 x 1,5 41 105 11 130 25 48 67 25 39,5 12 16
ACDF-50/ 25 30 35 R3/8” 110 40 60 M16 x 1,5 46 120 13 150 30 57 75 30 44,5 15 16
ACDF-60/ 30 35 40 R1/2” 118 43,5 70 M22 x 1,5 53 140 13 175 35 61 82 35 52 16 22
ACDF-63/ 32 35 36 40 45 R1/2” 118 43,5 75 M22 x 1,5 56 140 13 175 35 61 82 35 54,5 16 22
ACDF-65/ 30 32 35 40 45 R1/2” 118 43,5 75 M22 x 1,5 56 140 13 175 35 61 82 35 54,5 16 22
ACDF-70/ 35 40 45 50 R1/2” 118 43,5 80 M22 x 1,5 58 140 13 175 35 61 82 35 54,5 16 22
ACDF-80/ 40 45 50 55 60 R1/2” 132 47 95 M28 x 1,5 66 175 17 215 40 68 93 40 67 17 28
ACDF-90/ 45 50 55 60 65 R1/2” 132 47 105 M28 x 1,5 71 175 17 215 40 68 93 40 67 17 28
ACDF-100/ 50 55 60 70 R1/2” 130 52 115 M35 x 1,5 76 215 21 265 50 64 101 50 77 17 35
ACDF-110/ 50 55 60 70 R1/2” 130 52 130 M35 x 1,5 84 215 21 265 50 64 101 50 77,5 17 35
ACDF-120/ 60 70 80 85 R3/4” 158 64,5 140 M45 x 1,5 91 240 25 295 55 73 128 55 99 25 45
ACDF-125/ 60 70 80 85 90 R3/4” 158 64,5 145 M45 x 1,5 94 240 25 295 55 73 128 55 99 25 45
ACDF-130/ 70 80 85 R3/4” 158 64,5 150 M58 x 1,5 96 240 25 295 55 73 128 55 99 25 58
ACDF-140/ 70 80 85 90 100 R3/4” 210 77 160 M65 x 1,5 101 280 28 340 60 108 147 60 114 35 65
ACDF-150/ 80 85 90 100 R3/4” 210 77 170 M65 x 1,5 106 280 28 340 60 108 147 60 114 35 65
ACDF-160/ 85 90 100 110 R1” 260 87 180 M80 x 2 115 330 31 400 70 140 177 70 129 37 80
ACDF-180/ 90 100 110 125 140 R1” 285 97 210 M100 x 2 130 380 37 450 80 150 207 80 144 42 100
ACDF-200/ 100 110 125 140 R1” 315 117 230 M110 x 2 139 430 37 510 90 170 237 90 164 47 110

Het proces

Van idee tot uitvoering

A4 Hydrauliek beheerst het volledige proces. We denken mee in de beginfase en bouwen wat nodig is.

Aanvraag & Engineering

We luisteren naar uw specifieke wensen

Onze ingenieurs analyseren wat u nodig heeft en stellen voor wat werkt. Geen standaardoplossingen, alleen wat past bij uw situatie. Samen sparren over het 3D-ontwerp

Productie

Testen & Certificering
