Home Cilinders ACDE

ACDE

Geheel vrijblijvend en binnen 24 uur reactie

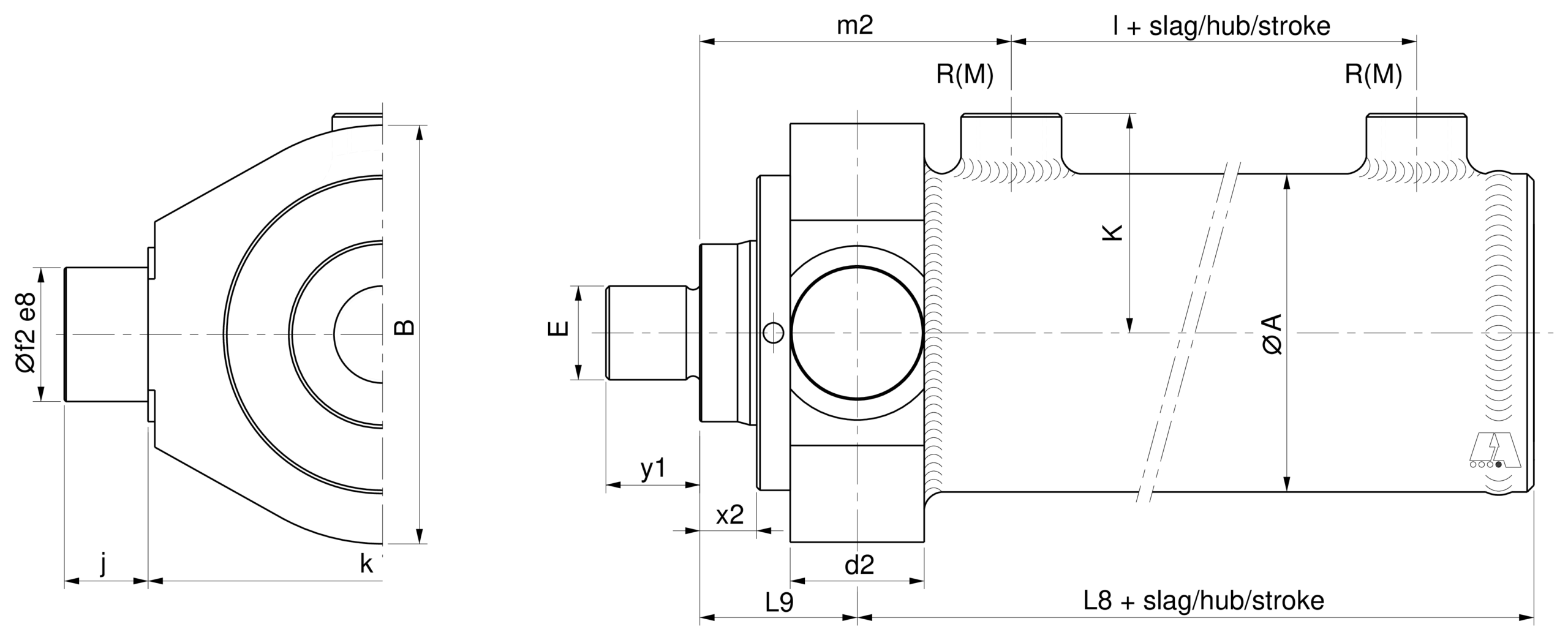

Details uitvoering

R
Aansluiting
A
Buitendiameter
E
Draad zuigerstang
l
Afstand tussen de aansluitingen (+ slag)
Type cilinder Type cilinder Stangdiameters R L8 L9 A B E K d2 f2 j k l m2 x2 y1
ACDE-30/ 20 22 R1/4” 103 30 40 60 M14 x 1,5 36 20 20 15 70 53 60 10 14
ACDE-32/ 20 22 R1/4” 103 30 42 60 M14 x 1,5 37 20 20 15 70 53 60 10 14
ACDE-35/ 20 22 25 R1/4” 103 30 45 60 M14 x 1,5 39 20 20 15 70 53 60 10 14
ACDE-40/ 20 22 25 28 30 R3/8” 111,5 34,5 50 70 M16 x 1,5 41 25 25 18 80 48 67 12 16
ACDE-50/ 25 30 35 R3/8” 125 40 60 80 M16 x 1,5 46 30 30 20 90 57 75 15 16
ACDE-60/ 30 35 40 R1/2” 135,5 43,5 70 100 M22 x 1,5 53 35 35 20 115 61 82 16 22
ACDE-63/ 32 35 36 40 45 R1/2” 135,5 43,5 75 100 M22 x 1,5 56 35 35 20 115 61 82 16 22
ACDE-65/ 30 32 35 40 45 R1/2” 135,5 43,5 75 100 M22 x 1,5 56 35 35 20 115 61 82 16 22
ACDE-70/ 35 40 45 50 R1/2” 135,5 43,5 80 100 M22 x 1,5 58 35 35 20 115 61 82 16 22
ACDE-80/ 40 45 50 55 60 R1/2” 152 47 95 125 M28 x 1,5 66 40 40 25 140 68 93 17 28
ACDE-90/ 45 50 55 60 65 R1/2” 152 47 105 125 M28 x 1,5 71 40 40 25 140 68 93 17 28
ACDE-100/ 50 55 60 70 R1/2” 155 52 115 150 M35 x 1,5 76 50 50 30 170 64 101 17 35
ACDE-110/ 50 55 60 70 R1/2” 155 52 130 150 M35 x 1,5 84 50 50 30 170 64 101 17 35
ACDE-120/ 60 70 80 85 R3/4” 183 67 140 175 M45 x 1,5 91 60 60 35 190 73 128 25 45
ACDE-125/ 60 70 80 85 90 R3/4” 183 67 145 175 M45 x 1,5 94 60 60 35 190 73 128 25 45
ACDE-130/ 70 80 85 R3/4” 183 67 150 175 M58 x 1,5 96 60 60 35 190 73 128 25 58
ACDE-140/ 70 80 85 90 100 R3/4” 237,5 79,5 160 210 M65 x 1,5 101 65 65 40 230 108 147 35 65
ACDE-150/ 80 85 90 100 R3/4” 237,5 79,5 170 210 M65 x 1,5 106 65 65 40 230 108 147 35 65
ACDE-160/ 85 90 100 110 R1” 292 90 180 235 M80 x 2 115 76 75 50 245 140 177 37 80
ACDE-180/ 90 100 110 125 140 R1” 322 100 210 255 M100 x 2 130 86 80 55 275 150 207 42 100
ACDE-200/ 100 110 125 140 R1” 357 120 230 295 M110 x 2 139 96 90 55 320 170 237 47 110

Het proces

Van idee tot uitvoering

A4 Hydrauliek beheerst het volledige proces. We denken mee in de beginfase en bouwen wat nodig is.

Aanvraag & Engineering

We luisteren naar uw specifieke wensen

Onze ingenieurs analyseren wat u nodig heeft en stellen voor wat werkt. Geen standaardoplossingen, alleen wat past bij uw situatie. Samen sparren over het 3D-ontwerp

Productie

Testen & Certificering
