Home Cilinders ACDC2

ACDC2

Geheel vrijblijvend en binnen 24 uur reactie

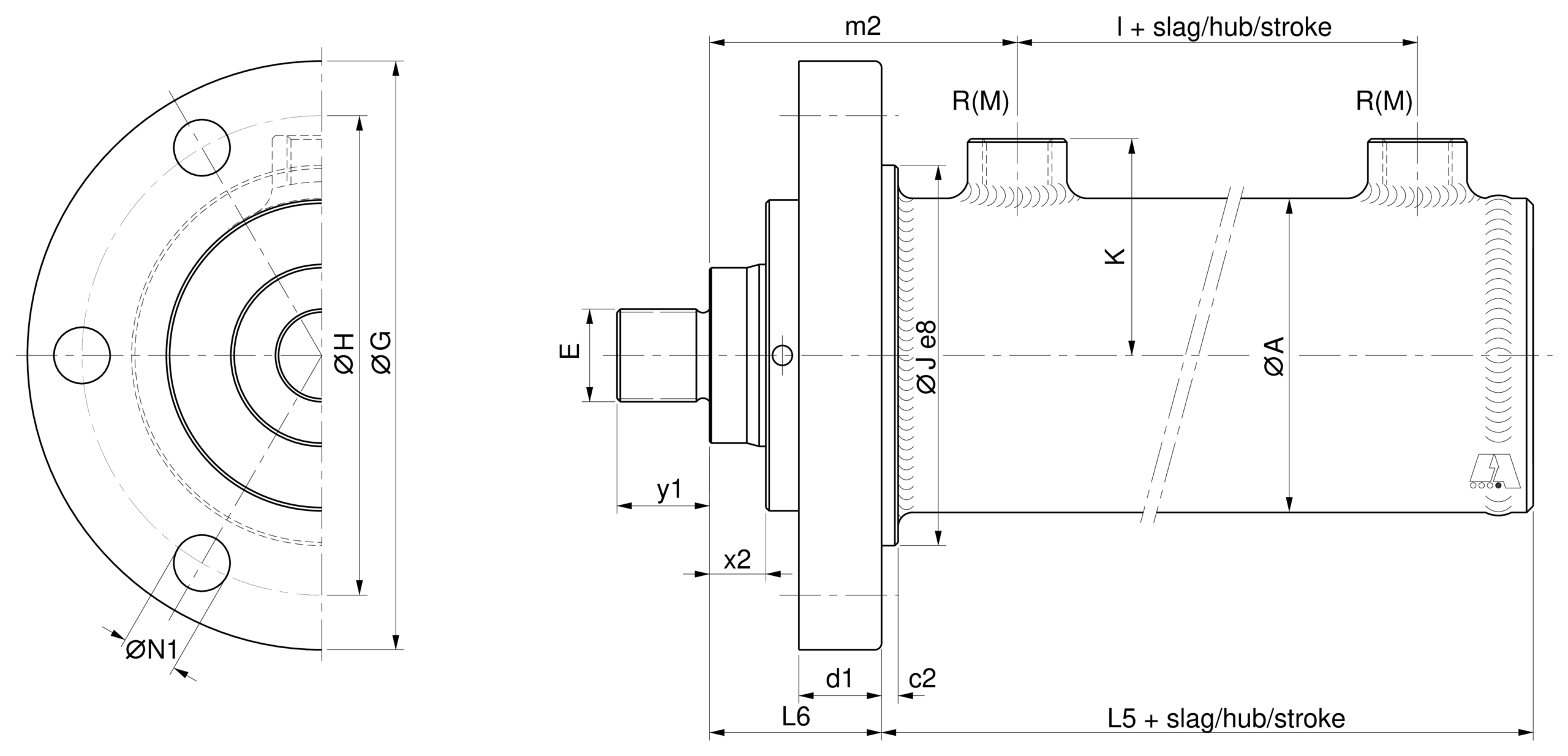

Details uitvoering

R
Aansluiting
A
Buitendiameter
E
Draad zuigerstang
l
Afstand tussen de aansluitingen (+ slag)
Type cilinder Type cilinder Stangdiameters R L5 L6 A E G H J K N1 c2 d1 l m2 x2 y1
ACDC2-25/ 12 R1/8” 65 28 35 M10 x 1,5 85 68 50 26 9 4 10 38 40 8 15
ACDC2-25/ 16 R1/8” 63 33 35 M10 x 1,5 85 68 50 26 9 4 10 25 55 10 15
ACDC2-30/ 20 22 R1/4” 101 32 40 M14 x 1,5 94 75 60 36 9 6 12 53 60 10 14
ACDC2-32/ 20 22 R1/4” 101 32 42 M14 x 1,5 94 75 60 37 9 6 12 53 60 10 14
ACDC2-35/ 20 22 25 R1/4” 101 32 45 M14 x 1,5 94 75 60 39 9 6 12 53 60 10 14
ACDC2-40/ 20 22 25 28 30 R3/8” 109 37 50 M16 x 1,5 104 85 65 41 11 6 15 48 67 12 16
ACDC2-50/ 25 30 35 R3/8” 122 43 60 M16 x 1,5 118 95 75 46 11 6 18 57 75 15 16
ACDC2-60/ 30 35 40 R1/2” 131 48 70 M22 x 1,5 138 115 90 53 13 6 22 61 82 16 22
ACDC2-63/ 32 35 36 40 45 R1/2” 131 48 75 M22 x 1,5 138 115 90 56 13 6 22 61 82 16 22
ACDC2-65/ 30 32 35 40 45 R1/2” 131 48 75 M22 x 1,5 138 115 90 56 13 6 22 61 82 16 22
ACDC2-70/ 35 40 45 50 R1/2” 131 48 80 M22 x 1,5 138 115 90 58 13 6 22 61 82 16 22
ACDC2-80/ 40 45 50 55 60 R1/2” 147 52 95 M28 x 1,5 178 145 115 66 17 6 25 68 93 17 28
ACDC2-90/ 45 50 55 60 65 R1/2” 147 52 105 M28 x 1,5 178 145 115 71 17 6 25 68 93 17 28
ACDC2-100/ 50 55 60 70 R1/2” 145 62 115 M35 x 1,5 205 170 140 76 17 6 35 64 101 17 35
ACDC2-110/ 50 55 60 70 R1/2” 145 62 130 M35 x 1,5 205 170 140 84 17 6 35 64 101 17 35
ACDC2-120/ 60 70 80 85 R3/4” 173 77 140 M45 x 1,5 245 205 165 91 21 6 40 73 128 25 45
ACDC2-125/ 60 70 80 85 90 R3/4” 173 77 145 M45 x 1,5 245 205 165 94 21 6 40 73 128 25 45
ACDC2-130/ 70 80 85 R3/4” 173 77 150 M58 x 1,5 245 205 165 96 21 6 40 73 128 25 58
ACDC2-140/ 70 80 85 90 100 R3/4” 225 92 160 M65 x 1,5 280 240 203 101 21 6 45 108 147 35 65
ACDC2-150/ 80 85 90 100 R3/4” 225 92 170 M65 x 1,5 280 240 203 106 21 6 45 108 147 35 65
ACDC2-160/ 85 90 100 110 R1” 275 107 180 M80 x 2 335 275 227 115 30 11 55 140 177 37 80
ACDC2-180/ 90 100 110 125 140 R1” 305 117 210 M100 x 2 360 300 253 130 30 11 60 150 207 42 100
ACDC2-200/ 100 110 125 140 R1” 335 142 230 M110 x 2 420 345 288 139 33 11 70 170 237 47 110
