ACDC1

Geheel vrijblijvend en binnen 24 uur reactie

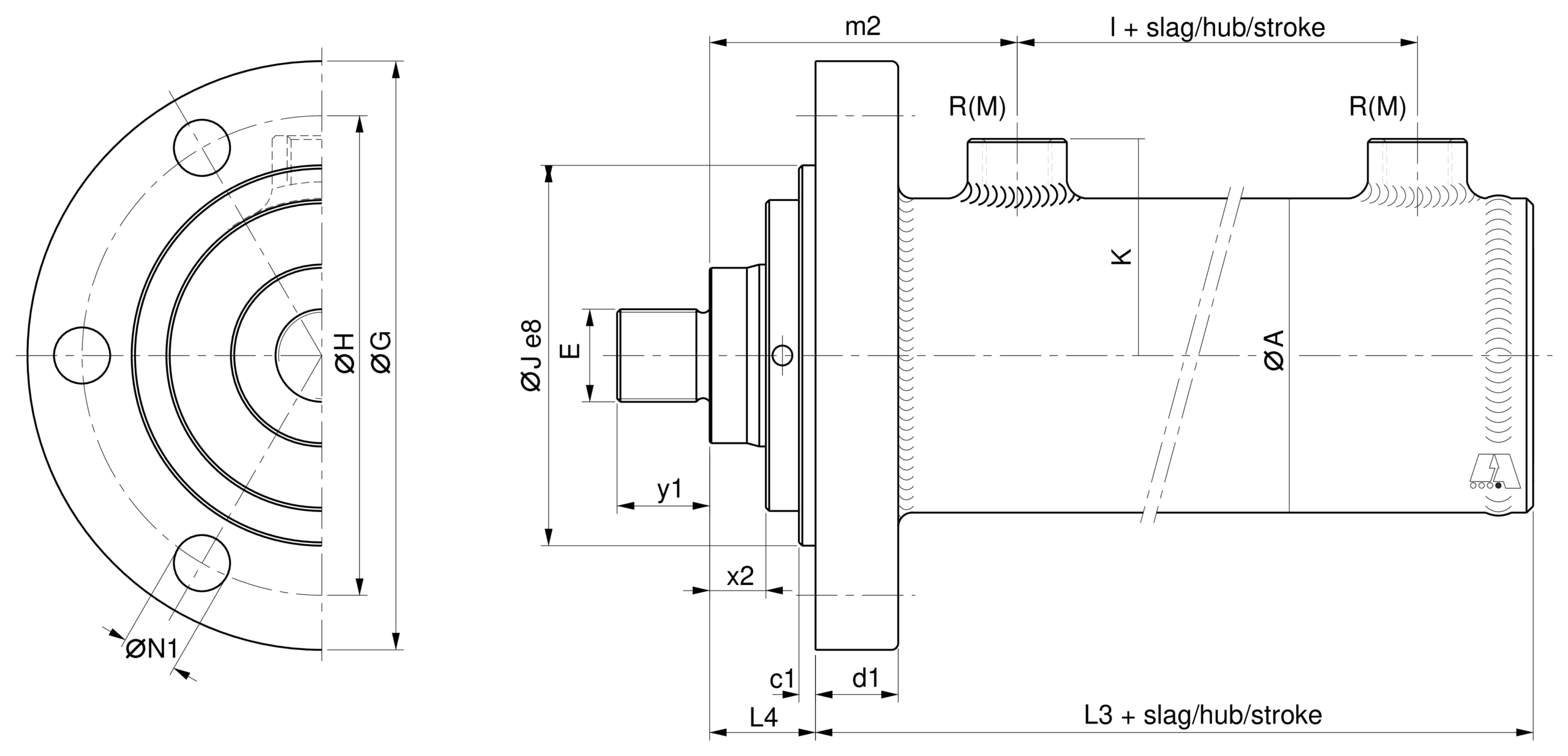

Details uitvoering

R
Aansluiting
A
Buitendiameter
E
Draad zuigerstang
l
Afstand tussen de aansluitingen (+ slag)
Type cilinder Type cilinder Stangdiameters R L3 L4 A E G H J K N1 c1 d1 l m2 x2 y1
ACDC1-25/ 12 R1/8” 72 21 35 M10 x 1,5 85 68 50 26 9 3 10 38 40 8 15
ACDC1-25/ 16 R1/8” 70 26 35 M10 x 1,5 85 68 50 26 9 3 10 25 55 10 15
ACDC1-30/ 20 22 R1/4” 108 25 40 M14 x 1,5 94 75 60 36 9 5 12 53 60 10 14
ACDC1-32/ 20 22 R1/4” 108 25 42 M14 x 1,5 94 75 60 37 9 5 12 53 60 10 14
ACDC1-35/ 20 22 25 R1/4” 108 25 45 M14 x 1,5 94 75 60 39 9 5 12 53 60 10 14
ACDC1-40/ 20 22 25 28 30 R3/8” 119 27 50 M16 x 1,5 104 85 65 41 11 5 15 48 67 12 16
ACDC1-50/ 25 30 35 R3/8” 135 30 60 M16 x 1,5 118 95 75 46 11 5 18 57 75 15 16
ACDC1-60/ 30 35 40 R1/2” 148 31 70 M22 x 1,5 138 115 90 53 13 5 22 61 82 16 22
ACDC1-63/ 32 35 36 40 45 R1/2” 148 31 75 M22 x 1,5 138 115 90 56 13 5 22 61 82 16 22
ACDC1-65/ 30 32 35 40 45 R1/2” 148 31 75 M22 x 1,5 138 115 90 56 13 5 22 61 82 16 22
ACDC1-70/ 35 40 45 50 R1/2” 148 31 80 M22 x 1,5 138 115 90 58 13 5 22 61 82 16 22
ACDC1-80/ 40 45 50 55 60 R1/2” 167 32 95 M28 x 1,5 178 145 115 66 17 5 25 68 93 17 28
ACDC1-90/ 45 50 55 60 65 R1/2” 167 32 105 M28 x 1,5 178 145 115 71 17 5 25 68 93 17 28
ACDC1-100/ 50 55 60 70 R1/2” 175 32 115 M35 x 1,5 205 170 140 76 17 5 35 64 101 17 35
ACDC1-110/ 50 55 60 70 R1/2” 175 32 130 M35 x 1,5 205 170 140 84 17 5 35 64 101 17 35
ACDC1-120/ 60 70 80 85 R3/4” 208 42 140 M45 x 1,5 245 205 165 91 21 5 40 73 128 25 45
ACDC1-125/ 60 70 80 85 90 R3/4” 208 42 145 M45 x 1,5 245 205 165 94 21 5 40 73 128 25 45
ACDC1-130/ 70 80 85 R3/4” 208 42 150 M58 x 1,5 245 205 165 96 21 5 40 73 128 25 58
ACDC1-140/ 70 80 85 90 100 R3/4” 265 52 160 M65 x 1,5 280 240 203 101 21 5 45 108 147 35 65
ACDC1-150/ 80 85 90 100 R3/4” 265 52 170 M65 x 1,5 280 240 203 106 21 5 45 108 147 35 65
ACDC1-160/ 85 90 100 110 R1” 320 62 180 M80 x 2 335 275 227 115 30 10 55 140 177 37 80
ACDC1-180/ 90 100 110 125 140 R1” 355 67 210 M100 x 2 360 300 253 130 30 10 60 150 207 42 100
ACDC1-200/ 100 110 125 140 R1” 395 82 230 M110 x 2 420 345 288 139 33 10 70 170 237 47 110
