Home Cilinders ACDA

ACDA

Geheel vrijblijvend en binnen 24 uur reactie

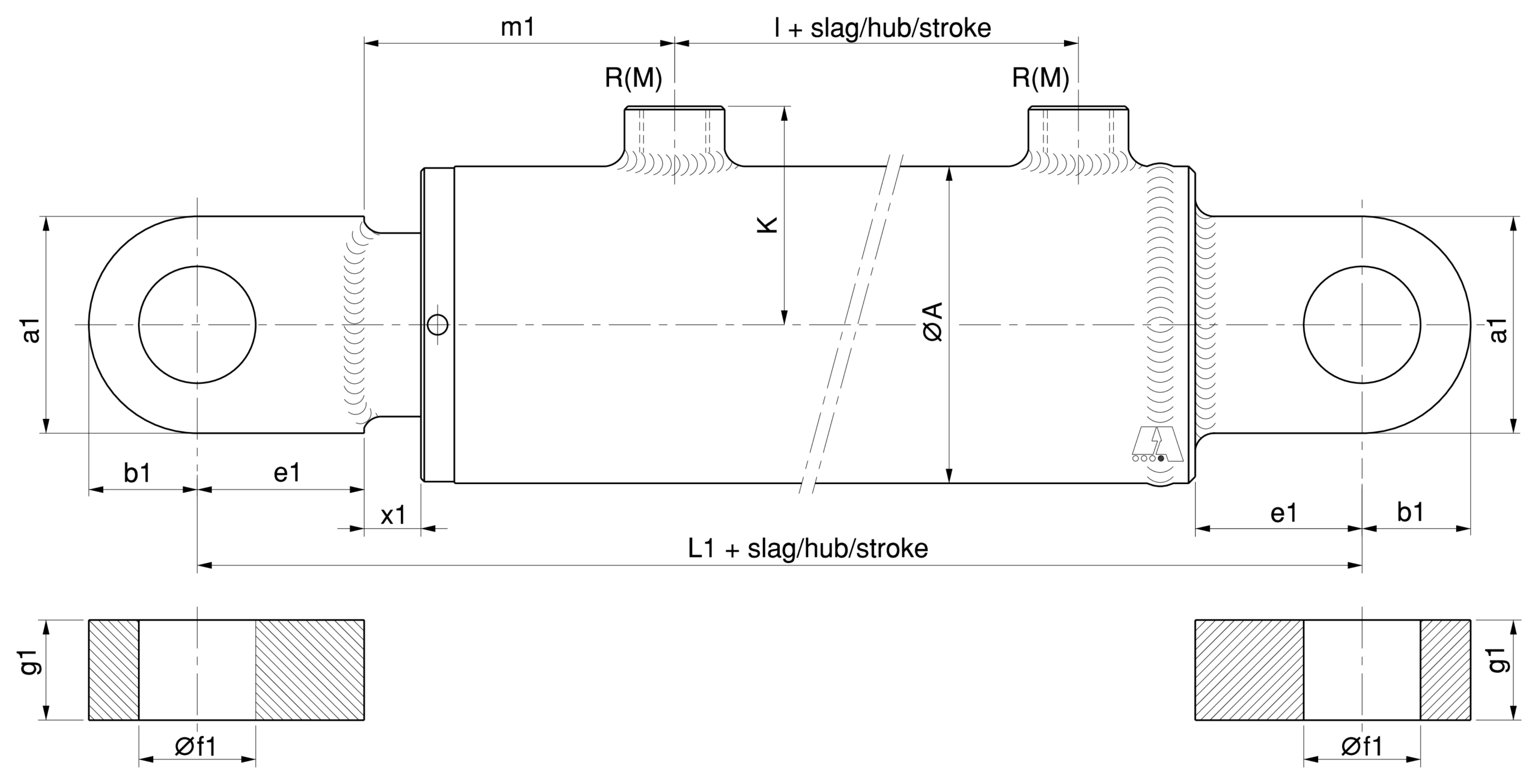

Details uitvoering

R
Aansluiting
L1
Inbouwlengte (+ slag)
A
Buitendiameter
l
Afstand tussen de aansluitingen (+ slag)
Type cilinder Type cilinder Stangdiameters R L1 A K a1 b1 e1 f1 g1 l m1 x1
ACDA-25/ 12 R1/8” 143 35 26 35 15 25 12 12 38 40 8
ACDA-25/ 16 R1/8” 144 35 26 35 15 25 12 12 25 53 8
ACDA-30/ 20 22 R1/4” 183 40 36 30 15 25 15 15 53 60 10
ACDA-32/ 20 22 R1/4” 183 42 37 30 15 25 15 15 53 60 10
ACDA-35/ 20 22 25 R1/4” 183 45 39 30 15 25 15 15 53 60 10
ACDA-40/ 20 22 25 28 30 R3/8” 204 50 41 35 20 30 20 19 48 65 10
ACDA-50/ 25 30 35 R3/8” 230 60 46 45 25 35 25 23 57 70 10
ACDA-60/ 30 35 40 R1/2” 255 70 53 55 30 40 30 28 61 78 12
ACDA-63/ 32 35 36 40 45 R1/2” 255 75 56 55 30 40 30 28 61 78 12
ACDA-65/ 30 32 35 40 45 R1/2” 255 75 56 55 30 40 30 28 61 78 12
ACDA-70/ 35 40 45 50 R1/2” 255 80 58 55 30 40 30 28 61 78 12
ACDA-80/ 40 45 50 55 60 R1/2” 294 95 66 65 35 50 35 30 68 88 12
ACDA-90/ 45 50 55 60 65 R1/2” 294 105 71 65 35 50 35 30 68 88 12
ACDA-100/ 50 55 60 70 R1/2” 325 115 76 75 40 60 40 35 64 99 15
ACDA-110/ 50 55 60 70 R1/2” 325 130 84 75 40 60 40 35 64 99 15
ACDA-120/ 60 70 80 85 R3/4” 380 140 91 95 50 70 50 40 73 118 15
ACDA-125/ 60 70 80 85 90 R3/4” 380 145 94 95 50 70 50 40 73 118 15
ACDA-130/ 70 80 85 R3/4” 380 150 96 110 60 70 60 50 73 118 15
ACDA-140/ 70 80 85 90 100 R3/4” 462 160 101 130 70 75 70 55 108 142 30
ACDA-150/ 80 85 90 100 R3/4” 462 170 106 130 70 75 70 55 108 142 30
ACDA-160/ 85 90 100 110 R1” 560 180 115 146 80 95 80 60 140 165 25
ACDA-180/ 90 100 110 125 140 R1” 625 210 130 170 95 110 90 65 150 190 25
ACDA-200/ 100 110 125 140 R1” 700 230 139 190 105 120 100 70 170 220 30
